Współczesne silniki spalinowe to skomplikowane układy, w których o płynnej jeździe decydują niewielkie podzespoły elektroniczne. Jednym z nich jest czujnik ciśnienia bezwzględnego. Choć jest mały i niepozorny, jego awaria potrafi zamienić codzienną eksploatację samochodu w koszmar. Jeśli Twój samochód traci moc, szarpie lub zużywa drastyczne ilości paliwa, winowajcą może być właśnie ten element. Uszkodzony MAP sensor – objawy tej usterki są często mylące i mogą przypominać problemy z układem zapłonowym lub paliwowym, co prowadzi do błędnych diagnoz i niepotrzebnych kosztów.
W tym artykule szczegółowo wyjaśnimy, czym jest ten podzespół, jak odróżnić jego awarię od problemów z przepływomierzem oraz jak przeprowadzić diagnostykę. Dowiesz się również, czy czyszczenie sensora ma sens, czy też jedynym ratunkiem jest wymiana. Poznaj kluczowe informacje o MAP sensorze (Manifold Absolute Pressure), jego roli w komunikacji ze sterownikiem silnika i wpływie na nierówną pracę silnika.
Co to jest MAP sensor i jaka jest jego rola w silniku?

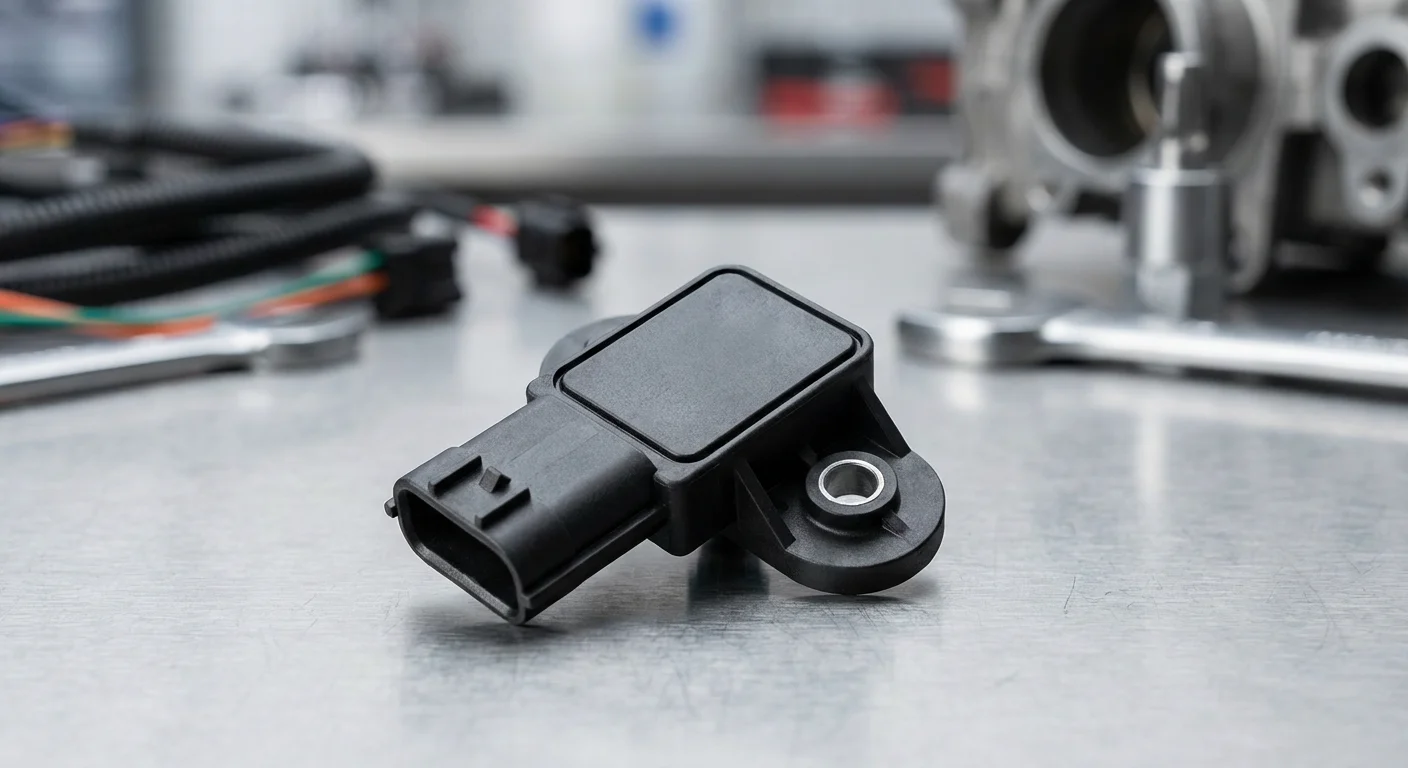

Nazwa MAP sensor pochodzi od angielskiego zwrotu Manifold Absolute Pressure sensor, co w języku polskim oznacza czujnik ciśnienia bezwzględnego w kolektorze dolotowym. Jest to jeden z najważniejszych elementów osprzętu silnika, który zastąpił stosowane w starszych konstrukcjach, mniej precyzyjne czujniki podciśnienia i nadciśnienia. Jego głównym zadaniem jest dostarczanie sterownikowi silnika (ECU) precyzyjnych danych, które są niezbędne do prawidłowego wysterowania jednostki napędowej.
Zasada działania czujnika ciśnienia bezwzględnego (Manifold Absolute Pressure)
Konstrukcja MAP sensora jest niezwykle kunsztowna, mimo jego niewielkich rozmiarów. Wewnątrz urządzenia znajduje się membrana wyposażona w mierniki, a po jej drugiej stronie – komora z ciśnieniem referencyjnym (bliskim zeru). Czujnik ten mierzy ciśnienie powietrza w kolektorze ssącym w sposób bezwzględny. Co to oznacza dla kierowcy? Dzięki takiej konstrukcji na pomiary nie ma wpływu ciśnienie atmosferyczne, które zmienia się w zależności od pogody czy wysokości nad poziomem morza. Pozwala to na precyzyjne działanie silnika w każdych warunkach geograficznych.
Dane zebrane przez sensor są przekazywane do ECU w formie sygnału elektrycznego. Komputer silnika, analizując te informacje wraz z danymi o prędkości obrotowej, temperaturze powietrza i położeniu przepustnicy, oblicza obciążenie silnika. Na tej podstawie dobierana jest idealna mieszanka paliwowo-powietrzna (dąży się do składu stechiometrycznego, czyli 14,7 kg powietrza na 1 kg paliwa) oraz ustalany jest kąt wyprzedzenia zapłonu. Bez sprawnego MAP sensora komputer „ślepi”, co uniemożliwia optymalne spalanie.
MAP sensor a przepływomierz (MAF) – różnice
Wielu kierowców, a nawet początkujących mechaników, myli MAP sensor z przepływomierzem (MAF – Mass Air Flow). Choć oba te elementy współpracują ze sobą – szczególnie w silnikach z turbodoładowaniem – ich zasada działania jest zupełnie inna:
- MAP sensor mierzy ciśnienie (podciśnienie lub nadciśnienie) panujące wewnątrz kolektora dolotowego.
- Przepływomierz (MAF) mierzy masę (ilość) powietrza przepływającego do silnika. Działa on zazwyczaj na zasadzie wychładzania gorącego, platynowego drucika przez pęd powietrza (im więcej powietrza, tym więcej prądu potrzeba do utrzymania temperatury drucika).
Rozróżnienie to jest kluczowe podczas diagnostyki, ponieważ objawy uszkodzenia obu czujników mogą być zbliżone, jednak procedura naprawcza jest inna. Błędna interpretacja może prowadzić do wymiany sprawnego przepływomierza, podczas gdy winny jest czujnik ciśnienia bezwzględnego.
Uszkodzony MAP sensor – objawy awarii, które musisz znać
Gdy czujnik ciśnienia bezwzględnego ulegnie awarii lub zabrudzeniu, przestaje wysyłać wiarygodne dane do komputera sterującego. ECU, otrzymując fałszywe informacje o ciśnieniu w dolocie, nie jest w stanie dobrać odpowiedniej dawki paliwa. Może to skutkować zbyt ubogą lub zbyt bogatą mieszanką. Jeśli podejrzewasz, że w Twoim aucie występuje problem z układem dolotowym, sprawdź, czy występują poniższe map sensor objawy.
Problemy z mocą i przyspieszaniem (szarpanie)
Jednym z najbardziej odczuwalnych sygnałów jest nagły i wyraźny spadek mocy. Samochód staje się „ospały”, wolniej reaguje na wciśnięcie pedału gazu, a wyprzedzanie staje się trudne i niebezpieczne. Często towarzyszy temu nieprzyjemne szarpanie silnika podczas przyspieszania. Wynika to z faktu, że sterownik nie potrafi płynnie dostosować dawki paliwa do dynamicznie zmieniającego się zapotrzebowania podczas zwiększania obrotów. Może dochodzić do tzw. „dziur w gazie” lub dławienia się jednostki napędowej.
Nierówna praca silnika na biegu jałowym
Uszkodzony sensor daje o sobie znać również podczas postoju, na przykład w oczekiwaniu na zmianę świateł. Charakterystycznym objawem jest falowanie obrotów na biegu jałowym. Wskazówka obrotomierza może samoistnie unosić się i opadać, a silnik pracuje nierówno, przenosząc drgania na karoserię. W skrajnych przypadkach, przy dojeżdżaniu do skrzyżowania i wciśnięciu sprzęgła, może dochodzić do gaśnięcia silnika, co stwarza zagrożenie w ruchu miejskim.
Zwiększone zużycie paliwa i czarny dym
Jeżeli MAP sensor przekłamuje dane, sugerując większe obciążenie silnika niż w rzeczywistości, ECU poda zbyt dużą dawkę paliwa. Prowadzi to do powstania tzw. bogatej mieszanki. Skutki są dwojakie:
- Zwiększone spalanie – zauważysz, że samochód zużywa znacznie więcej paliwa niż zazwyczaj, mimo braku zmiany stylu jazdy.
- Czarny dym z rury wydechowej – nadmiar paliwa nie ulega całkowitemu spaleniu. Wydostaje się on wydechem w postaci czarnej sadzy i węglowodorów. Często towarzyszy temu wyczuwalny zapach niespalonej benzyny. Jest to zjawisko niebezpieczne nie tylko dla środowiska, ale i dla katalizatora oraz filtra DPF/GPF.
Problemy z rozruchem i kontrolka Check Engine
W wielu przypadkach awaria elektroniki silnikowej sygnalizowana jest na desce rozdzielczej. Zapalenie się żółtej kontrolki Check Engine to sygnał, że sterownik wykrył nieprawidłowości w parametrach pracy osprzętu. Warto jednak pamiętać, że nie każda awaria MAP sensora od razu wywoła błąd – czasem parametry mieszczą się w normie, ale są nielogiczne dla danego trybu jazdy.
Dodatkowo mogą pojawić się trudności z uruchomieniem silnika, zarówno zimnego, jak i rozgrzanego. Silnik może potrzebować dłuższego „kręcenia” rozrusznikiem, zanim zaskoczy, lub odpalać i natychmiast gasnąć.
Dlaczego MAP sensor się psuje? Najczęstsze przyczyny
MAP sensor jest elementem elektronicznym, ale jego awarie rzadko wynikają z wad fabrycznych samej elektroniki. Głównym wrogiem tego podzespołu są warunki, w jakich pracuje. Oto najczęstsze powody, przez które czujnik odmawia posłuszeństwa:
- Zabrudzenie sensora – To przyczyna numer jeden. Czujnik jest niezwykle wrażliwy na czystość powietrza. Zanieczyszczenia takie jak olej, nagar czy sadza osadzające się na membranie pomiarowej fałszują odczyty. Skąd bierze się brud? Najczęściej z nieszczelnego układu dolotowego, zużytego filtra powietrza lub przedmuchów ze skrzyni korbowej.
- Nieszczelność układu dolotowego – Pęknięte węże, luźne opaski czy uszkodzona obudowa filtra powietrza pozwalają na dostawanie się do kolektora nieprzefiltrowanego powietrza pełnego pyłu, który niszczy delikatną strukturę czujnika.
- Zużycie eksploatacyjne silnika – W silnikach z dużym przebiegiem („przedmuchy”) lub z uszkodzoną turbosprężarką, do dolotu dostają się opary oleju, które zalepiają czujnik.
- Instalacja LPG – W starszych generacjach instalacji gazowych zdarzały się tzw. strzały gazu w kolektor, które mogły fizycznie zniszczyć czujnik (uszkodzenie mechaniczne). Nawet w nowoczesnych sekwencjach, źle wyregulowana instalacja może przyspieszać zużycie sensora.
- Problemy elektryczne – Korozja styków w kostce przyłączeniowej, wilgoć, przetarte wiązki kabli lub przegrzanie od silnika mogą zakłócać sygnał elektryczny, nawet jeśli sam sensor jest sprawny mechanicznie.
Diagnostyka – jak sprawdzić MAP sensor multimetrem?
Wymiana części „w ciemno” to droga metoda naprawy. Zanim zdecydujesz się na zakup nowego podzespołu, warto przeprowadzić rzetelną weryfikację. Profesjonalna diagnostyka komputerowa pozwala odczytać kody błędów zapisane w sterowniku, jednak aby mieć 100% pewności, warto użyć narzędzi pomiarowych.
Wstępna ocena wizualna i kody błędów
Podstawą jest podłączenie skanera do gniazda złącze OBDII. Kody błędów mogą wprost wskazywać na problem z obwodem czujnika ciśnienia bezwzględnego lub sugerować problemy z mieszanką. Należy również wizualnie ocenić stan wtyczki i przewodów – czy nie są przerwane, skorodowane lub stopione.
Pomiar napięcia i zasilania krok po kroku
Jeśli masz dostęp do multimetru, możesz samodzielnie sprawdzić podstawowe parametry pracy czujnika:
- Sprawdzenie zasilania: Odłącz wtyczkę od czujnika i włącz zapłon (silnik zgaszony). Zmierz napięcie między pinem zasilającym a masą we wtyczce. Prawidłowa wartość to zazwyczaj 5 V (wzorcowe napięcie sygnału zasilającego).
- Sprawdzenie masy: Upewnij się, że czujnik ma prawidłowe połączenie z masą pojazdu (rezystancja powinna być bliska 0 Ohm).
- Test sygnału wyjściowego: Do tego testu czujnik musi być podłączony. Wpinając się sondami multimetru w przewód sygnałowy (tzw. „back-probing”), obserwuj zmianę napięcia przy zmianie obrotów silnika (zmianie podciśnienia). Jeszcze dokładniejszy pomiar uzyskasz używając pompki podciśnieniowej na wyłączonym silniku.
Najbardziej zaawansowaną metodą jest użycie urządzenia takiego jak oscyloskop. Pozwala on na obserwację zmian sygnału w czasie rzeczywistym i wykrycie nawet najmniejszych zakłóceń, których zwykły miernik nie wychwyci.
Czyszczenie MAP sensora czy wymiana na nowy?
Kiedy diagnoza potwierdzi problemy z czujnikiem, stajemy przed dylematem: próbować go ratować czy kupić nowy? Biorąc pod uwagę, że główną przyczyną awarii jest zabrudzenie, czyszczenie MAP sensora jest sensownym pierwszym krokiem, który może zaoszczędzić sporo pieniędzy.
Jak wyczyścić MAP sensor? Instrukcja
Procedura jest stosunkowo prosta, ale wymaga delikatności:
- Zlokalizuj czujnik na kolektorze dolotowym, odepnij wiązkę elektryczną i ostrożnie go wykręć.
- Użyj dedykowanego środka do czyszczenia elektroniki (np. typu „Contact Cleaner”) lub alkoholu izopropylowego. UWAGA: Nigdy nie używaj benzyny ani agresywnych rozpuszczalników, które mogą rozpuścić elementy z tworzywa.
- Spryskaj wnętrze sensora, aby rozpuścić osady. Możesz użyć sprężonego powietrza, ale dmuchaj z bezpiecznej odległości i krótkimi seriami.
- Kategorycznie zabrania się wkładania do środka jakichkolwiek przedmiotów (drutów, śrubokrętów, patyczków). Dotknięcie membrany pomiarowej zazwyczaj kończy się jej trwałym uszkodzeniem.
- Przed ponownym montażem upewnij się, że czujnik jest całkowicie suchy.
Ile kosztuje nowy czujnik i jego wymiana?
Jeśli czyszczenie nie przynosi efektów lub doszło do uszkodzenia elektrycznego, konieczna jest wymiana. Koszt wymiany zależy od marki pojazdu. Ceny samych części wahają się od ok. 50 zł za tanie zamienniki do nawet 500-600 zł za oryginał. Często średnia cena dobrej klasy zamiennika to około 150-200 zł. Robocizna w warsztacie to dodatkowy koszt rzędu 50-100 zł, choć w wielu autach dostęp jest na tyle łatwy, że można to zrobić samodzielnie w kilka minut.
Tuning i modyfikacje – „oszukiwanie” MAP sensora
W środowisku entuzjastów motoryzacji można spotkać się z pytaniami o to, jak oszukać MAP sensor. Jest to prymitywna forma tuningu silnika, mająca na celu zwiększenie mocy i momentu obrotowego, głównie w silnikach turbodoładowanych.
Modyfikacja polega zazwyczaj na wpięciu w obwód czujnika rezystora lub diody Zenera. Ma to na celu zaniżenie odczytów ciśnienia wysyłanych do ECU. Sterownik, „myśląc”, że ciśnienie doładowania jest zbyt niskie, zmusza turbosprężarkę do jeszcze cięższej pracy. Choć efekt wzrostu mocy może być odczuwalny, wiąże się to z ogromnym ryzykiem awarii. Takie „druciarstwo” może prowadzić do szybkiego zniszczenia turbosprężarki, wypalenia tłoków (zbyt uboga mieszanka przy pełnym obciążeniu) lub uszkodzenia silnika przez zbyt wysokie ciśnienie. Zdecydowanie bezpieczniejszym rozwiązaniem jest profesjonalny chiptuning.
Podsumowanie
MAP sensor to kluczowy element układanki, jaką jest sterowanie pracą nowoczesnego silnika. Jego sprawność wpływa nie tylko na osiągi, ale też na ekonomię i ekologię jazdy. Ignorowanie objawów takich jak szarpanie czy wysokie spalanie może prowadzić do poważniejszych usterek. Regularna dbałość o czystość dolotu i wymiana filtrów to najlepsza profilaktyka dla tego czujnika.
Najczęściej zadawane pytania (FAQ)
Jakie są główne objawy uszkodzonego MAP sensora?
Do najczęstszych objawów awarii czujnika ciśnienia bezwzględnego należą: gwałtowny spadek mocy i problemy z przyspieszaniem (tzw. „dziury w gazie”), szarpanie silnika, falowanie obrotów na biegu jałowym oraz drastycznie zwiększone zużycie paliwa. Często towarzyszy temu czarny dym z rury wydechowej oraz zapalenie się kontrolki Check Engine.
Czy czyszczenie MAP sensora ma sens i jak je wykonać?
Tak, ponieważ najczęstszą przyczyną błędnych odczytów jest zabrudzenie membrany nagarem lub olejem. Czyszczenie należy przeprowadzić przy użyciu dedykowanego środka do elektroniki („Contact Cleaner”) lub alkoholu izopropylowego. Nie wolno używać benzyny ani wkładać do wnętrza czujnika żadnych przedmiotów (np. śrubokrętów), gdyż grozi to trwałym uszkodzeniem delikatnej membrany pomiarowej.
Czym różni się MAP sensor od przepływomierza (MAF)?
Choć oba czujniki wpływają na dobór mieszanki paliwowej, działają na innej zasadzie. MAP sensor mierzy ciśnienie (podciśnienie lub nadciśnienie) panujące wewnątrz kolektora dolotowego, natomiast przepływomierz (MAF) mierzy masę powietrza przepływającego do silnika. Rozróżnienie to jest kluczowe dla prawidłowej diagnostyki, ponieważ objawy ich usterek bywają mylone.
Jak sprawdzić działanie MAP sensora multimetrem?
Aby zweryfikować sprawność czujnika multimetrem, należy sprawdzić trzy parametry: napięcie zasilania we wtyczce (zazwyczaj 5 V przy włączonym zapłonie), poprawność połączenia z masą oraz sygnał wyjściowy. Ten ostatni testuje się, obserwując zmiany napięcia na przewodzie sygnałowym podczas zmiany obrotów silnika lub (dokładniej) przy użyciu pompki podciśnieniowej.
