Współczesne samochody coraz rzadziej przypominają czysto mechaniczne maszyny, a coraz częściej stają się zaawansowanymi komputerami na kołach. Kluczową rolę w tym ekosystemie odgrywa elektronika, która nieustannie monitoruje parametry jazdy, dbając o życie kierowcy i pasażerów. Jednym z najważniejszych, choć często niedocenianych elementów tego systemu, jest podzespół będący „oczami” układów bezpieczeństwa. Czym jest czujnik kąta skrętu (SAS – Steering Angle Sensor)? To niepozorne urządzenie pełni funkcję krytycznego łącznika między kierowcą a systemami takimi jak ESP czy aktywne wspomaganie.
Jego zadanie jest teoretycznie proste: element ten monitoruje każdy, nawet najmniejszy ruch kierownicą i błyskawicznie przekazuje te dane do sterowników pojazdu. Jednak awaria tego małego komponentu może wywołać lawinę problemów – od choinki kontrolek na desce rozdzielczej, po nagłą utratę panowania nad pojazdem w sytuacjach awaryjnych. W poniższym artykule wyjaśniamy szczegółowo budowę tego elementu, analizujemy objawy jego usterki, przedstawiamy koszty naprawy oraz tłumaczymy, dlaczego kalibracja czujnika kąta skrętu jest niezbędna po wizycie u mechanika.
Czym jest czujnik kąta skrętu i jak działa?
Mówiąc językiem technicznym, czujnik kąta skrętu to zaawansowany element pomiarowy, którego głównym zadaniem jest precyzyjne określenie kąta obrotu koła kierownicy oraz szybkości, z jaką ten obrót jest wykonywany. W przeszłości układy kierownicze opierały się wyłącznie na mechanice, jednak wprowadzenie systemów bezpieczeństwa wymusiło cyfryzację ruchów kierowcy.
Zasadę działania tego podzespołu można porównać do zaawansowanej fotokomórki lub potencjometru, choć nowoczesne rozwiązania są znacznie bardziej skomplikowane. Urządzenie nieustannie śledzi położenie kolumny kierowniczej względem punktu zerowego (jazdy na wprost). Uzyskane dane nie są jednak wykorzystywane bezpośrednio przez sam czujnik. Są one zamieniane na sygnał cyfrowy i przesyłane za pośrednictwem magistrali CAN (Controller Area Network) do głównego komputera pokładowego oraz sterowników poszczególnych systemów bezpieczeństwa.
Współczesne czujniki charakteryzują się niezwykle wysoką rozdzielczością. Są w stanie rozpoznać ruch kierownicy wielkości kilkunastu sekund kątowych (gdzie 1 sekunda to zaledwie 1/3600 stopnia). Dzięki temu systemy pojazdu wiedzą nie tylko, w którą stronę chcesz skręcić, ale także jak gwałtownie zamierzasz to zrobić. Konstrukcja zazwyczaj opiera się na współpracy dwóch elementów: stojana (przymocowanego do obudowy/kolumny) oraz wirnika (obracającego się wraz z wałkiem kolumny kierowniczej).
Gdzie znajduje się czujnik kąta skrętu?
Lokalizacja tego elementu zależy od konkretnego modelu samochodu i roku produkcji, jednak w przeważającej większości przypadków inżynierowie umieszczają go wewnątrz kabiny. Najczęściej czujnik kąta skrętu znajduje się na górnej części wału, tuż pod kołem kierownicy. Jest on często ukryty pod plastikowymi osłonami kolumny kierowniczej.
W wielu nowoczesnych autach czujnik ten jest zintegrowany z tzw. przełącznikami zespolonymi (manetkami kierunkowskazów i wycieraczek) lub stanowi element modułu samej kierownicy. Taka integracja, choć oszczędza miejsce, bywa problematyczna podczas serwisu – uszkodzenie czujnika często wymusza wymianę całego, drogiego modułu przełączników.
Rodzaje czujników (Indukcyjne, Optyczne, Halla)
Producenci motoryzacyjni na przestrzeni lat stosowali różne technologie pomiarowe, dążąc do uzyskania jak największej precyzji i trwałości. Wiedza o tym, jaki typ sensora posiada Twój samochód, może być kluczowa dla mechanika.
- Czujniki indukcyjne: To rozwiązanie dominujące w nowoczesnych pojazdach. Wykorzystują zjawisko indukcji elektromagnetycznej. Podczas obrotu kierownicą (wirnika względem stojana) wytwarzają się mikroprądy o zmiennym napięciu. Procesor czujnika przelicza te zmiany na konkretny kąt obrotu. Są to czujniki bezstykowe, co teoretycznie zwiększa ich żywotność.
- Czujniki optyczne: Technologia ta wykorzystuje wiązkę światła (zazwyczaj podczerwień) oraz specjalny pierścień pomiarowy z polami jasnymi i ciemnymi (kodowanymi). Fotodetektory zliczają impulsy świetlne podczas obrotu, co pozwala określić pozycję kierownicy.
- Czujniki Halla i magnetorezystywne: Działają w oparciu o zmiany pola magnetycznego. Wykorzystują magnesy trwałe i zjawisko Halla do precyzyjnego określania pozycji. Są bardzo odporne na zanieczyszczenia i wibracje.
- Potencjometryczne: Starsze rozwiązanie stykowe, działające na zasadzie zmiennego oporu elektrycznego (podobnie jak pokrętło głośności w starym radiu). Są one bardziej podatne na zużycie mechaniczne ścieżek oporowych.
Za co odpowiada czujnik skrętu? Systemy zależne
Wielu kierowców błędnie zakłada, że czujnik kąta skrętu jest potrzebny tylko do wyłączania kierunkowskazów po wyprostowaniu kół. W rzeczywistości awaria tego niepozornego elementu może sparaliżować kluczowe systemy bezpieczeństwa w pojeździe.
Głównym odbiorcą danych z czujnika jest system ESP (Electronic Stability Program), który od 2011 roku jest obowiązkowym wyposażeniem nowych aut w UE. Sterownik ESP nieustannie porównuje zamiar kierowcy (odczytany z kąta skrętu kierownicy) z rzeczywistym torem jazdy pojazdu (odczytanym z czujników prędkości kół i przeciążeń). Jeśli czujnik skrętu poda błędne dane, ESP nie będzie wiedział, czy auto wpada w poślizg, czy wykonuje zamierzony manewr, co doprowadzi do wyłączenia systemu.
To jednak nie wszystko. Dane o kącie skrętu są niezbędne dla szeregu innych systemów ADAS (Advanced Driver Assistance Systems) i komfortu:
- Elektromechaniczne wspomaganie kierownicy: Nowoczesne układy dostosowują siłę wspomagania do prędkości i kąta skrętu. Bez sygnału z czujnika, wspomaganie może przejść w tryb awaryjny (stały opór) lub wyłączyć się całkowicie.
- Doświetlanie zakrętów: Reflektory adaptacyjne wykorzystują informację o skręcie kół, aby skierować strumień światła w odpowiednią stronę drogi jeszcze zanim auto w pełni wejdzie w łuk.
- Aktywny tempomat (ACC): System musi wiedzieć, czy auto jedzie po łuku, aby nie reagować na pojazdy znajdujące się na sąsiednim pasie ruchu.
- Asystent pasa ruchu (Lane Assist): Monitoruje mikroruchy kierownicą, aby utrzymać pojazd w liniach.
- Aktywne zawieszenie: W autach klasy premium zawieszenie utwardza się w zależności od dynamiki skrętu, co jest niemożliwe bez danych z czujnika.
Objawy uszkodzenia czujnika kąta skrętu – jak rozpoznać awarię?
Usterka czujnika rzadko pojawia się z dnia na dzień bez ostrzeżenia, choć w przypadku awarii elektroniki (np. zimne luty) może to nastąpić nagle. Jak rozpoznać, że czujnik kąta skrętu wymaga interwencji specjalisty? Oto najczęstsze symptomy:
- Kontrolki ostrzegawcze: Najbardziej oczywistym sygnałem jest zapalenie się żółtej kontrolki ESP (samochód w poślizgu w trójkącie) lub kontrolki układu kierowniczego (kierownica z wykrzyknikiem). Często towarzyszy temu komunikat „ESP Fault” lub „Steering Assist Failure”.
- Problemy ze wspomaganiem: Kierownica może pracować z nienaturalnym oporem, „zacinać się” w pewnych położeniach lub wspomaganie może zanikać całkowicie, by po chwili wrócić.
- Nieuzasadniona interwencja systemów: W skrajnych przypadkach uszkodzony czujnik może wysyłać sygnał o skręcie podczas jazdy na wprost. Może to spowodować, że ESP spróbuje „wyprowadzić” auto z nieistniejącego poślizgu, gwałtownie przyhamowując jedno z kół.
- Brak działania systemów komfortu: Wyłączenie się tempomatu, brak powrotu kierunkowskazów do pozycji neutralnej lub niedziałające doświetlanie zakrętów.
Przyczyny awarii bywają różne. Często są to uszkodzenia mechaniczne powstałe podczas niefachowych napraw układu kierowniczego (np. zerwanie taśmy przy demontażu kierownicy), błędy w oprogramowaniu sterownika, lub wspomniane wcześniej „zimne luty” – czyli przerwy w połączeniach elektrycznych wewnątrz czujnika, uniemożliwiające przepływ prądu.
Diagnostyka i kalibracja czujnika kąta skrętu
Zdiagnozowanie usterki „na oko” jest niemożliwe. Ponieważ czujnik jest elementem elektronicznym zintegrowanym z magistralą CAN, jedynym pewnym sposobem weryfikacji jest diagnostyka komputerowa. Należy podłączyć tester diagnostyczny do gniazda OBD i odczytać kody błędów. Co ważniejsze, mechanik powinien sprawdzić tzw. parametry rzeczywiste – czyli podgląd na żywo, ile stopni skrętu widzi sterownik, gdy kierownica jest wyprostowana, a ile przy pełnym skręcie.
Jeśli wartości „skaczą” lub nie pokrywają się z rzeczywistym ruchem rąk kierowcy, czujnik jest uszkodzony. Jeśli jednak wartości są stabilne, ale przesunięte (np. auto jedzie prosto, a czujnik widzi 15 stopni skrętu), problemem jest brak kalibracji.
Na czym polega kalibracja czujnika?
Kalibracja czujnika kąta skrętu (nazywana też adaptacją) to proces programowy, w którym sterownik uczy się na nowo, w jakim położeniu kierownica jest ustawiona do jazdy na wprost (punkt zerowy) oraz gdzie znajdują się jej skrajne położenia (maksymalny skręt w lewo i w prawo). Procedura ta wymaga użycia zaawansowanego komputera diagnostycznego.
W zależności od modelu auta, proces może wymagać od mechanika wykonania sekwencji ruchów kierownicą (np. od oporu do oporu), a następnie odbycia jazdy testowej z zachowaniem określonej prędkości. Warunkiem koniecznym jest ustawienie auta na równej nawierzchni i zapewnienie prawidłowego ciśnienia w oponach.
Kiedy trzeba wykonać kalibrację? (Lista kontrolna)
Wielu kierowców i – niestety – mechaników zapomina o tym kroku, co prowadzi do powrotu problemów z systemem ESP. Kalibrację należy przeprowadzić bezwzględnie w następujących sytuacjach:
- Po wymianie czujnika kąta skrętu na nowy.
- Po każdym demontażu kierownicy lub kolumny kierowniczej.
- Po ustawieniu geometrii zawieszenia – to najczęstszy błąd! Zmiana ustawień drążków kierowniczych zmienia fizyczne położenie kierownicy względem kół. Bez nowej kalibracji system ESP będzie otrzymywał błędne dane.
- Po wymianie przekładni kierowniczej (maglownicy) lub elementów zawieszenia wpływających na geometrię.
- Po wymianie sterownika ABS/ESP.
- W niektórych starszych modelach aut – po odłączeniu akumulatora.
Ile kosztuje czujnik kąta skrętu i jego wymiana?

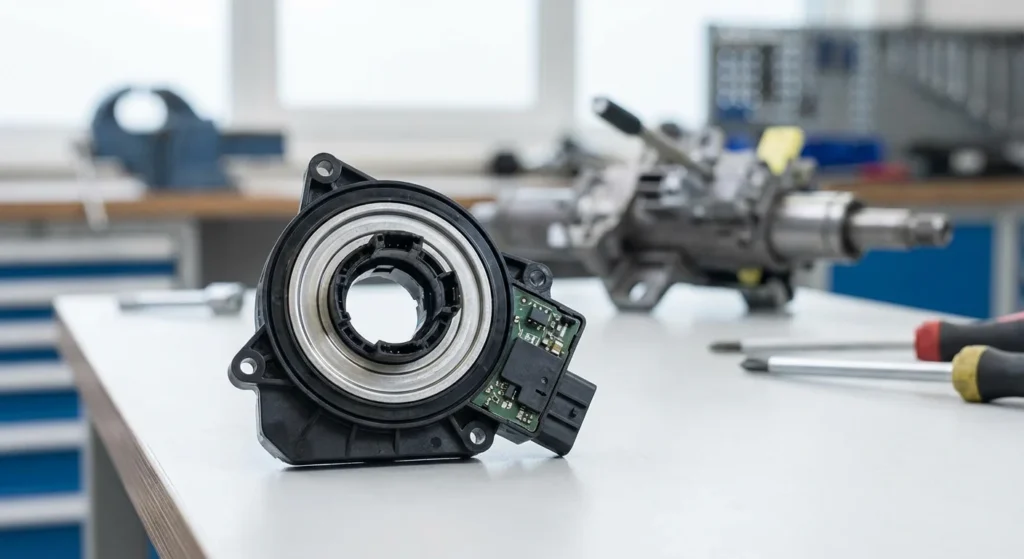

Koszty naprawy są mocno uzależnione od marki pojazdu oraz konstrukcji samego czujnika. W przypadku popularnych modeli aut, gdzie czujnik występuje jako oddzielny element, ceny są umiarkowane. Sytuacja komplikuje się, gdy czujnik jest zintegrowany z modułami sterującymi.
- Cena części: Za nowy zamiennik zapłacimy zazwyczaj od 100 zł do 500 zł. Oryginalne części w ASO lub skomplikowane moduły zespolone mogą kosztować znacznie więcej, przekraczając niekiedy 1000 zł.
- Koszt wymiany: Robocizna waha się w granicach od 100 zł do 500 zł. Cena zależy od dostępu do kolumny kierowniczej i konieczności demontażu poduszki powietrznej oraz kierownicy.
- Koszt kalibracji: Usługa adaptacji komputerowej jest często liczona oddzielnie i wynosi zazwyczaj około 100-300 zł. Warto zlecić ją w warsztacie specjalizującym się w elektronice samochodowej, aby mieć pewność, że procedura zostanie przeprowadzona poprawnie.
Ignorowanie usterki ze względów finansowych jest ryzykowną strategią. Niesprawny czujnik może prowadzić do szybszego zużycia innych podzespołów, a w przypadku kolizji spowodowanej brakiem systemów bezpieczeństwa – koszty będą nieporównywalnie wyższe.
Podsumowanie
Odpowiedź na pytanie „czym jest czujnik kąta skrętu i czy można bez niego jeździć” nie jest jednoznaczna. Z czysto mechanicznego punktu widzenia – TAK, samochód zazwyczaj odpali i będzie jechał. Fizyczne połączenie między kierownicą a kołami pozostaje zachowane.
Jednak z punktu widzenia bezpieczeństwa – NIE. Jazda z uszkodzonym czujnikiem oznacza, że Twój samochód jest pozbawiony kluczowych systemów ratunkowych. W sytuacji nagłego poślizgu, system ESP nie zainterweniuje, co drastycznie zwiększa ryzyko wypadku. Dodatkowo, brak precyzyjnego wspomagania kierownicy może utrudnić manewrowanie w sytuacjach awaryjnych. Rekomendacja jest prosta: po zaświeceniu się kontrolki ESP należy jak najszybciej udać się do serwisu na diagnostykę i kalibrację lub wymianę czujnika.
Najczęściej zadawane pytania (FAQ)
Czy odłączenie akumulatora resetuje czujnik kąta skrętu?
W wielu starszych modelach samochodów (szczególnie z lat 1995-2005) odłączenie akumulatora może spowodować utratę pamięci ustawień „punktu zerowego”. W takim przypadku po ponownym podłączeniu zasilania konieczna może być procedura adaptacyjna (często wystarczy przekręcić kierownicę od oporu do oporu na postoju), aby kontrolki zgasły.
Czy można samemu wymienić czujnik kąta skrętu?
Fizyczna wymiana jest możliwa dla osób z doświadczeniem mechanicznym, ale wiąże się z demontażem poduszki powietrznej, co jest ryzykowne. Kluczowym problemem jest jednak to, że po wymianie kalibracja czujnika kąta skrętu jest obowiązkowa. Bez odpowiedniego komputera diagnostycznego, nawet poprawnie zamontowany nowy czujnik nie będzie działał prawidłowo.
Jakie są typowe objawy uszkodzenia czujnika kąta skrętu?
Najbardziej charakterystycznym objawem jest zapalenie się kontrolki ESP (samochód w poślizgu) lub układu kierowniczego (kierownica z wykrzyknikiem). Inne symptomy to brak powrotu kierunkowskazów do pozycji neutralnej, nierównomierne działanie wspomagania kierownicy, niedziałające doświetlanie zakrętów oraz błędy wykrywane podczas diagnostyki komputerowej.
Jaki jest koszt wymiany czujnika kąta skrętu?
Całkowity koszt zależy od konstrukcji pojazdu. Cena nowego czujnika waha się zazwyczaj od 200 zł do 500 zł (w przypadku modułów zespolonych może być wyższa). Do tego należy doliczyć koszt robocizny (100-500 zł) oraz niezbędną usługę kalibracji komputerowej, która kosztuje średnio od 100 do 300 zł.
