Współczesna motoryzacja to nieustanny wyścig zbrojeń w dziedzinie ochrony życia i zdrowia pasażerów. Choć pasy bezpieczeństwa pozostają fundamentalnym elementem ochrony, to ewolucja systemów SRS (Supplemental Restraint System) wprowadziła rozwiązania, które drastycznie zmniejszyły śmiertelność w wypadkach. Jednym z najważniejszych osiągnięć inżynierii ostatnich dekad są kurtyny powietrzne w samochodzie. Wielu kierowców wciąż myli je ze standardowymi poduszkami bocznymi, nie zdając sobie sprawy, że te dwa systemy pełnią zupełnie inne, choć uzupełniające się funkcje.
W niniejszym artykule, będącym kompletnym kompendium wiedzy, wyjaśnimy dokładnie mechanizm działania tego elementu systemu bezpieczeństwa biernego. Dowiesz się, dlaczego kurtyna wygląda inaczej niż „balon” w kierownicy, jaki ma wpływ na wysokość twojej ceny polisy OC oraz – co kluczowe dla rodziców – jak jej obecność wpływa na bezpieczny montaż fotelików dziecięcych. To wiedza, która może uratować życie.
Czym są kurtyny powietrzne i jaka jest ich historia?
Zanim przejdziemy do technicznych aspektów działania, warto zrozumieć genezę tego rozwiązania. Kurtyny powietrzne w samochodzie (oznaczane często jako IC – Inflatable Curtain) to urządzenie zaprojektowane w jednym, konkretnym celu: ochronie głowy pasażerów podczas uderzenia bocznego. W przeciwieństwie do stref zgniotu, które mają metry na pochłonięcie energii z przodu auta, bok pojazdu oferuje zaledwie kilkanaście centymetrów przestrzeni między pasażerem a przeszkodą.
Pionierem w tej dziedzinie jest szwedzka marka Volvo. To właśnie inżynierowie tej firmy, słynącej z obsesji na punkcie bezpieczeństwa, wprowadzili boczne poduszki w 1995 roku w modelu 850 (rok po debiucie systemu SIPS – Side Impact Protection System). Ewolucja ta doprowadziła do powstania kurtyn, które dziś są standardem w wielu klasach pojazdów.
Wizualnie i konstrukcyjnie kurtyna różni się od poduszki czołowej. Nie jest to obły balon, lecz płaski element, który po rozwinięciu „otula” wnętrze niczym kołdra lub zasłona. Konstrukcja kurtyny opiera się zazwyczaj na dwuwarstwowym worku wykonanym z wytrzymałego nylonu lub bawełny (tzw. technologia jednoczęściowa). Jej unikalny kształt pozwala na pokrycie niemal całej powierzchni bocznego przeszklenia, tworząc barierę między głową pasażera a twardymi elementami karoserii czy wpadającym do środka obiektem.
Jak działa kurtyna powietrzna w samochodzie? Mechanizm i strefy ochrony
Działanie kurtyny powietrznej to proces, który odbywa się w mgnieniu oka – dosłownie szybciej, niż jesteś w stanie mrugnąć powieką. System jest w pełni zintegrowany z elektroniką pojazdu. Czujniki zderzeniowe (akcelerometry i czujniki ciśnienia w drzwiach) nieustannie monitorują parametry jazdy. W momencie, gdy system wykryje uderzenie boczne o odpowiedniej sile lub dachowanie, komputer sterujący wysyła impuls elektryczny do generatora gazu.
Wybuch ładunku pirotechnicznego uwalnia gaz (najczęściej jest to hel lub specjalna mieszanka gazowa), który wypełnia kurtynę. Prędkość otwarcia tego systemu jest oszałamiająca – wynosi ona od 200 do 300 km/h. Dzięki tak błyskawicznej reakcji, materiał zdąży się w pełni rozwinąć i naprężyć, zanim głowa pasażera uderzy w szybę lub słupek.
Różnice między poduszką boczną a kurtyną
Kluczowe dla zrozumienia poziomu bezpieczeństwa jest rozróżnienie dwóch typów ochrony bocznej, które często mylnie są wrzucane do jednego worka:
- Poduszki boczne (Side Airbags): Są montowane zazwyczaj w oparciach foteli lub w drzwiach. Ich zadaniem jest ochrona torsu, klatki piersiowej i miednicy.
- Kurtyny powietrzne (Inflatable Curtains): Montowane w podsufitce, rozwijają się w dół, zapewniając ochronę głowy i szyi pasażerów (często zarówno przednich, jak i tylnych rzędów).
Strefy chronione przez kurtyny

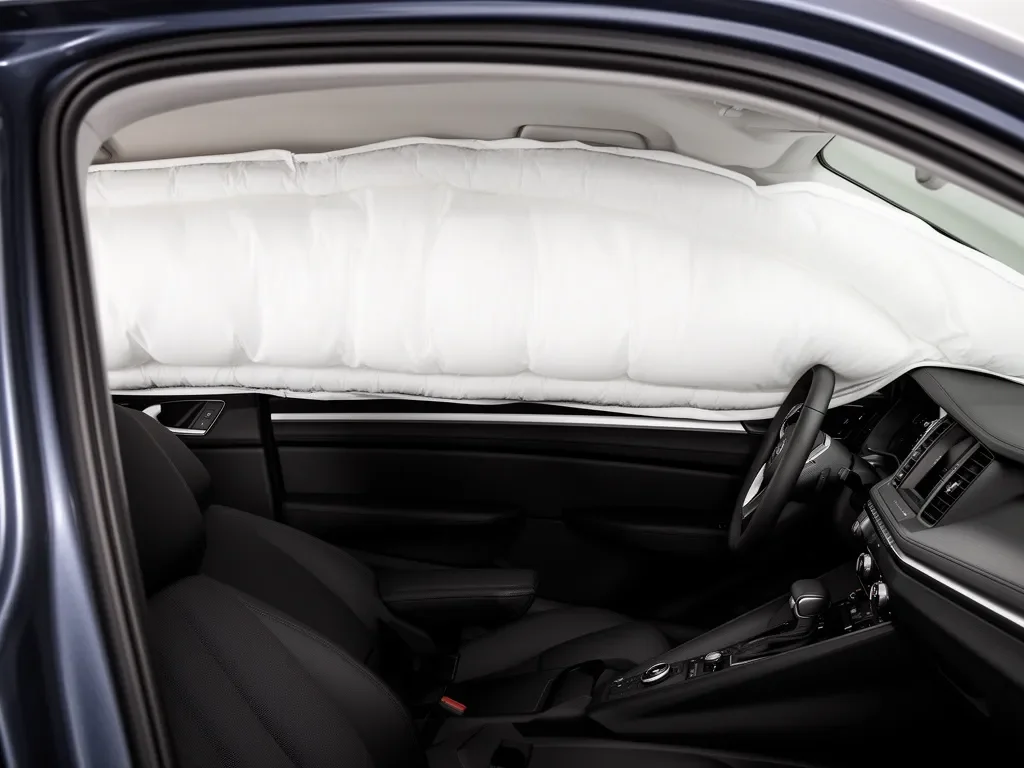

Skuteczność kurtyn wynika z ich dużej powierzchni, która pozwala na stworzenie kompleksowej bariery. Eksperci ds. bezpieczeństwa biernego wyróżniają dwie główne strefy działania:
- Strefa pierwsza (absorpcja energii): Jest to kluczowa funkcja polegająca na amortyzacji uderzenia głowy o twarde elementy wnętrza, takie jak słupek B, ramy dachu czy szybę boczną. Kurtyna pochłania energię kinetyczną, chroniąc mózg i kręgi szyjne przed przeciążeniami.
- Strefa druga (bariera fizyczna): Szeroka kurtyna działa jak tarcza. Po pierwsze, zapobiega wpadaniu do wnętrza niebezpiecznych przedmiotów z zewnątrz oraz odłamków szkła, które mogą poważnie pokaleczyć twarz. Po drugie, w przypadku dachowania, kurtyna (zwłaszcza ta o większej pojemności) pomaga utrzymać pasażerów wewnątrz pojazdu, minimalizując ryzyko wypadnięcia przez wybite okno.
Rodzaje i miejsce montażu kurtyn powietrznych (IC oraz ITS)
Lokalizacja kurtyn powietrznych jest strategicznie przemyślana. W standardowych rozwiązaniach (IC) są one ukryte wzdłuż krawędzi dachu, pod podsufitką. Obejmują one zazwyczaj obszar od przedniego słupka A aż do tylnego słupka C. Dzięki temu, w momencie aktywacji, materiał wysuwa się z sufitu i pokrywa boczne szyby na całej długości kabiny pasażerskiej.
Warto jednak wspomnieć o specyficznym, zaawansowanym rozwiązaniu znanym jako system ITS (Inflatable Tubular Structure). Jest to konstrukcja nieco odmienna od płaskiej „kołdry”.
- Budowa ITS: System ten przypomina nadmuchiwaną rurę. Jej początek zakotwiczony jest przy słupku przednim, a koniec przy tylnym łączeniu dachu.
- Unikalna cecha – utrzymywanie ciśnienia: To najważniejszy wyróżnik ITS. Standardowe poduszki czołowe posiadają otwory wentylacyjne, przez które gaz uchodzi tuż po przyjęciu na siebie ciała pasażera (aby zamortyzować uderzenie). Kurtyny ITS są szczelne. Po napełnieniu nie wypuszczają gazu natychmiast. Dlaczego? Ponieważ dachowanie może trwać kilka sekund. System ITS pozostaje naprężony dłużej, zapewniając ochronę przez cały czas trwania wypadku.
W samochodach segmentu premium (wyższej klasy) stosuje się także systemy wieloczęściowe, gdzie każdy rząd siedzeń posiada dedykowany segment kurtyny, co pozwala na jeszcze bardziej precyzyjną i niezależną ochronę pasażerów.
Kurtyny powietrzne a fotelik samochodowy – o czym muszą pamiętać rodzice?
Jest to jeden z najważniejszych, a zarazem najczęściej pomijanych aspektów w dyskusjach o systemach bezpieczeństwa. Obecność kurtyn powietrznych ma diametralne znaczenie dla sposobu przewożenia dzieci, zwłaszcza tych starszych, korzystających z fotelików w kategorii 15-36 kg (Foteliki z wysokim oparciem).
Dlaczego jest to tak istotne? Przypomnijmy prędkość otwarcia kurtyny: 200-300 km/h. To ogromna siła kinetyczna. Eksperci z serwisu fotelik.expert oraz dane z badań wypadków w USA wskazują na krytyczne zagrożenie związane z nieprawidłowym dopasowaniem fotelika do wnętrza auta z kurtynami.
Kluczowa jest tutaj zasada 5 cm. Chodzi o odległość między zewnętrzną krawędzią zagłówka fotelika dziecięcego a tzw. nadszybiem (elementem karoserii nad oknem, gdzie ukryta jest kurtyna). Jeśli zagłówek fotelika jest zbyt szeroki lub wysoki i styka się bezpośrednio z podsufitką/nadszybiem, dochodzi do niebezpiecznej interakcji.
W momencie wybuchu, rozwijająca się kurtyna nie ma miejsca, by swobodnie opść w dół. Zamiast chronić, uderza w zagłówek fotelika z ogromną siłą. Może to doprowadzić do:
- Gwałtownego odepchnięcia fotelika w stronę środka kabiny.
- Zdestabilizowania pozycji dziecka w kluczowym momencie zderzenia.
- Utraty funkcji ochronnych fotelika.
Dlatego bezpieczeństwo dziecka wymaga bezwzględnej przymiarki fotelika do konkretnego samochodu. Rodzice muszą upewnić się, że zachowany jest luz min. 5 cm, który pozwoli kurtynie na swobodne rozwinięcie się między szybą a fotelikiem. Jeśli fotelik dotyka podsufitki, konieczna jest zmiana modelu na taki z węższym lub niższym zagłówkiem.
Czego nie robić? Ostrzeżenia eksploatacyjne

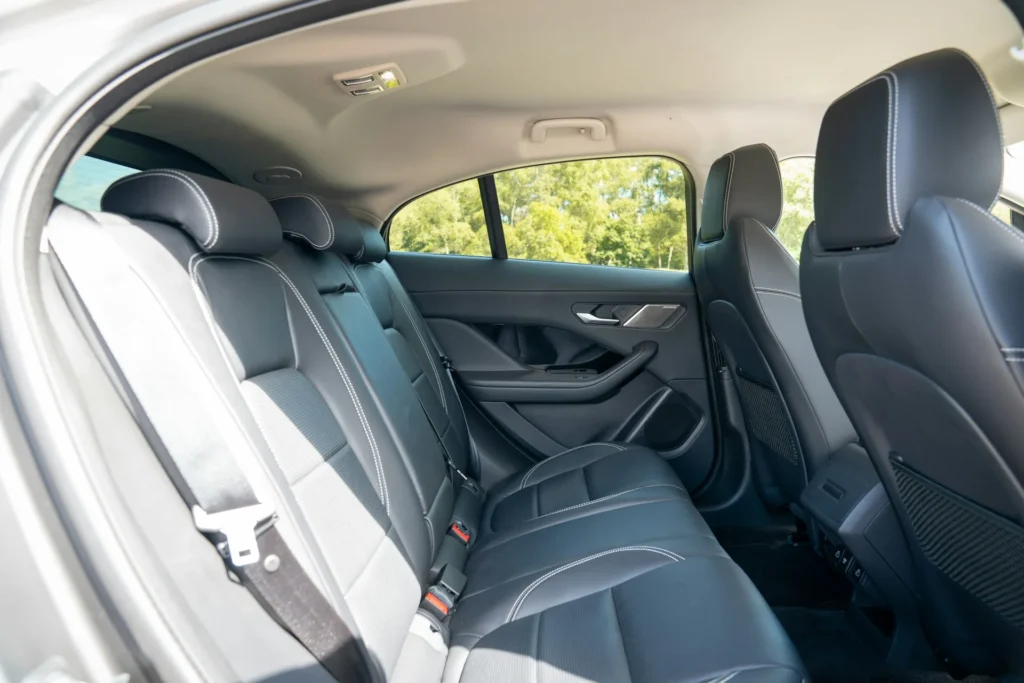

Posiadanie kurtyn powietrznych w samochodzie nakłada na użytkownika pewne ograniczenia eksploatacyjne, o których często dowiadujemy się dopiero po przeczytaniu instrukcji obsługi (np. marki Volvo) lub – co gorsza – po szkodzie. Aby system zadziałał poprawnie, nie wolno blokować jego toru rozwijania się.
Oto lista najważniejszych zakazów i ostrzeżeń:
- Uchwyty w podsufitce (tzw. cykorłapki): Często znajdują się tam małe haczyki. Służą one wyłącznie do wieszania lekkich ubrań. Bezwzględnie zakazane jest wieszanie tam ciężkich przedmiotów, twardych wieszaków czy parasoli. W momencie wybuchu taki przedmiot zamieniłby się w pocisk.
- Akcesoria na słupkach: Nie wolno montować uchwytów na telefon, dodatkowych zegarów czy kamer na osłonach słupków A, B i C, jeśli pod nimi znajdują się elementy systemu kurtyn. Może to zakłócić ich działanie lub spowodować oderwanie się tych elementów z dużą siłą.
- Układanie bagażu: Jeśli przewozisz bagaże w kabinie (np. na tylnej kanapie po złożeniu siedzeń), musisz pamiętać o limicie wysokości. Instrukcje bezpieczeństwa (np. Volvo) wskazują, by nie układać bagażu wyżej niż 50 mm poniżej dolnej krawędzi szyb. Zbyt wysoki ładunek może zablokować kurtynę, która nie rozwinie się do końca, tracąc swoje właściwości ochronne.
Czy obecność kurtyn wpływa na cenę ubezpieczenia i czy można je dołożyć?
Bezpieczeństwo ma swoją cenę, ale w przypadku ubezpieczeń, inwestycja w bezpieczne auto może przynieść oszczędności. Towarzystwa ubezpieczeniowe przy wyliczaniu składki analizują ryzyko. Samochód wyposażony w zaawansowane systemy bezpieczeństwa biernego, takie jak kurtyny powietrzne, jest oceniany jako bezpieczniejszy dla pasażerów.
Mniejsze ryzyko poważnych urazów (głowy, kręgosłupa) oznacza potencjalnie niższe koszty leczenia i rehabilitacji, które ubezpieczyciel musiałby pokryć. Dlatego też, korzystając z narzędzi takich jak kalkulator OC AC, można zauważyć, że pełne wyposażenie z zakresu bezpieczeństwa może wpłynąć na zniżki na ubezpieczenie, zwłaszcza w zakresie NNW (Następstw Nieszczęśliwych Wypadków) oraz OC.
Czy można doposażyć auto w kurtyny?
Tutaj należy wyraźnie rozróżnić dwa scenariusze:
- Samochód nowy (z salonu): Tak. Jeśli konfigurujesz auto, kurtyny często są częścią pakietu bezpieczeństwa lub opcją dodatkową. Zdecydowanie warto zaznaczyć tę opcję – to inwestycja, której nie da się przecenić.
- Samochód używany: Jeśli auto opuściło fabrykę bez kurtyn, ich późniejsze dołożenie (tzw. retrofitting) jest w praktyce niemożliwe lub skrajnie nieopłacalne i ryzykowne. Wymagałoby to ingerencji w strukturę dachu, wymiany podsufitki, montażu nowych czujników, wiązek elektrycznych i przeprogramowania komputera sterującego. Co więcej, ingerencja w układ pirotechniczny przez nieautoryzowane serwisy jest niebezpieczna. Wbrew niektórym mitom, doposażenie samochodu używanego w ten system nie jest standardową usługą serwisową.
Najczęściej zadawane pytania (FAQ)
Jak obecność kurtyn powietrznych wpływa na montaż fotelika dziecięcego?
Kluczowe jest zachowanie tzw. zasady 5 cm. Oznacza to, że pomiędzy zewnętrzną krawędzią zagłówka fotelika a nadszybiem (miejscem, gdzie ukryta jest kurtyna) musi pozostać minimum 5 cm wolnej przestrzeni. Kurtyna otwiera się z prędkością 200-300 km/h – jeśli fotelik styka się z podsufitką, wybuch może gwałtownie odepchnąć fotelik i zdestabilizować pozycję dziecka, niwelując funkcje ochronne.
Czym różni się kurtyna powietrzna od bocznej poduszki powietrznej?
Systemy te chronią inne strefy ciała. Poduszki boczne montowane są zazwyczaj w oparciach foteli lub drzwiach i chronią tułów, klatkę piersiową oraz miednicę. Kurtyny powietrzne, ukryte w podsufitce, rozwijają się wzdłuż szyb, tworząc barierę dla głowy i szyi, a także zabezpieczają przed wpadającymi do wnętrza odłamkami szkła.
Czego nie wolno robić w samochodzie wyposażonym w kurtyny powietrzne?
Zabronione jest wieszanie ciężkich przedmiotów (np. na twardych wieszakach) na uchwytach w podsufitce – mogą one stać się pociskami podczas wybuchu. Nie wolno również montować akcesoriów na osłonach słupków A, B i C. Dodatkowo, przewożąc bagaż w kabinie, nie należy układać go wyżej niż 50 mm poniżej dolnej krawędzi szyb, aby nie zablokować toru otwarcia kurtyny.
Czy można dołożyć kurtyny powietrzne do używanego samochodu?
W praktyce jest to proces nieopłacalny i odradzany ze względów bezpieczeństwa. Montaż kurtyn w aucie, które fabrycznie ich nie posiadało (tzw. retrofitting), wymagałby głębokiej ingerencji w strukturę dachu, wymiany podsufitki, wiązek elektrycznych oraz sterowników. Ingerencja w układy pirotechniczne przez nieautoryzowane serwisy niesie ze sobą duże ryzyko wadliwego działania systemu.
