Twój samochód zaczął szarpać podczas przyspieszania, a obroty falują na biegu jałowym tak, że masz wrażenie, jakby silnik miał za chwilę zgasnąć? To klasyczny scenariusz, który wielu kierowców błędnie interpretuje jako awarię układu zapłonowego lub poważne uszkodzenie samej przepustnicy. Tymczasem winowajcą często okazuje się niepozorny, mały element elektroniczny – czujnik położenia przepustnicy (TPS). Choć jest niewielki, jego wpływ na pracę jednostki napędowej jest gigantyczny.
W tym artykule rozwiejemy wszelkie wątpliwości. Dowiesz się, czujnik położenia przepustnicy – kiedy wymienić go na nowy, a kiedy wystarczy czyszczenie, jak krok po kroku zdiagnozować usterkę za pomocą multimetru oraz jakie są objawy uszkodzonej przepustnicy, których pod żadnym pozorem nie wolno ignorować. Jeśli na Twojej desce rozdzielczej świeci się check engine, a auto straciło dawną dynamikę, ten poradnik pomoże Ci zaoszczędzić na nietrafionych diagnozach i kosztownych naprawach.
Jak działa czujnik położenia przepustnicy (TPS) i jaką pełni rolę?
Aby zrozumieć istotę awarii, musimy najpierw przyjrzeć się budowie tego elementu. Czujnik położenia przepustnicy, znany w literaturze fachowej jako TPS, to w większości przypadków precyzyjny potencjometr zamontowany na osi przepustnicy. Znajduje się on w kanale dolotowym, tuż za filtrem powietrza, i jest bezpośrednio połączony z mechanizmem klapy, która reguluje dopływ powietrza do silnika.
Jego zadanie jest kluczowe dla procesu spalania. TPS nieustannie monitoruje kąt otwarcia przepustnicy. Gdy naciskasz pedał gazu, klapa się otwiera, a ślizgacz wewnątrz czujnika przesuwa się po ścieżce oporowej, zmieniając napięcie sygnału wyjściowego. W typowych instalacjach (sensor 3-pinowy) napięcie to płynnie rośnie od około 0 V (przepustnica zamknięta) do około 5 V (przepustnica w pełni otwarta). Ta informacja trafia w czasie rzeczywistym do sterownika silnika (ECU).
Na podstawie danych z TPS, komputer sterujący podejmuje decyzje o kluczowych parametrach pracy jednostki napędowej:
- Dobiera odpowiednią dawkę paliwa (czas otwarcia wtryskiwaczy), aby utrzymać właściwą mieszankę paliwowo-powietrzną.
- Koryguje kąt wyprzedzenia zapłonu.
- Steruje pracą automatycznej skrzyni biegów (moment zmiany przełożenia).
TPS nie działa w próżni. Ściśle współpracuje z innymi sensorami, takimi jak przepływomierz (MAF) lub czujnik ciśnienia w kolektorze (MAP) oraz silniczek krokowy, który odpowiada za utrzymanie obrotów, gdy nie naciskamy gazu. Jeśli potencjometr wyśle błędny sygnał, ECU „zgłupieje”, co natychmiast odczujesz za kierownicą.
Uszkodzony czujnik położenia przepustnicy – objawy, których nie wolno ignorować
Awaria TPS rzadko zdarza się nagle – zazwyczaj jest to proces postępujący, a symptomy mogą być mylące. Wiele z nich przypomina problemy z układem zapłonowym (świece, cewki) lub zaworem EGR, dlatego precyzyjna identyfikacja objawów jest kluczem do sukcesu.
Problemy z obrotami i pracą silnika
Najbardziej charakterystycznym objawem są problemy na biegu jałowym. Uszkodzony czujnik może wysyłać do komputera informację, że przepustnica jest lekko otwarta, mimo że w rzeczywistości jest zamknięta (lub odwrotnie). Skutkuje to zjawiskiem, jakim są falujące obroty na biegu jałowym. Wskazówka obrotomierza może rytmicznie unosić się i opadać.
Kierowcy często zgłaszają również gaśnięcie silnika w najmniej oczekiwanych momentach – na przykład podczas dojeżdżania do świateł, gdy wciskamy sprzęgło lub wrzucamy luz. Silnik traci obciążenie, przepustnica się zamyka, ale przez błędny sygnał z TPS, silniczek krokowy nie zdąży w porę zareagować, by podtrzymać pracę jednostki. Mogą pojawić się także trudności z samym uruchomieniem silnika, zarówno zimnego, jak i rozgrzanego.
Reakcja na pedał gazu i spalanie
Jeśli Twój samochód stracił płynność, winny może być TPS. Typowym objawem jest szarpanie autem podczas przyspieszania. Może to wyglądać następująco: wciskasz gaz, auto przez chwilę nie reaguje (tzw. „dziura w gazie”), po czym następuje gwałtowne szarpnięcie i przyspieszenie. Dzieje się tak, gdy ścieżka oporowa potencjometru jest wytarta w konkretnym miejscu – sygnał na chwilę znika, a ECU odcina paliwo, by po ułamku sekundy przywrócić dawkę, gdy ślizgacz trafi na sprawny fragment ścieżki.
Inne niepokojące symptomy to:
- Opóźniona reakcja na gaz.
- Niekontrolowane, nagłe przyspieszenie (samoistne wchodzenie na obroty).
- Wysokie spalanie – wynikające z tego, że sterownik silnika, otrzymując fałszywe dane, podaje zbyt bogatą mieszankę paliwową.
- Problemy ze zmianą biegów w autach z automatyczną skrzynią (szarpanie przy zmianie przełożeń, przeciąganie biegów), ponieważ skrzynia nie „widzi” rzeczywistego obciążenia silnika.
Kody błędów i kontrolka Check Engine

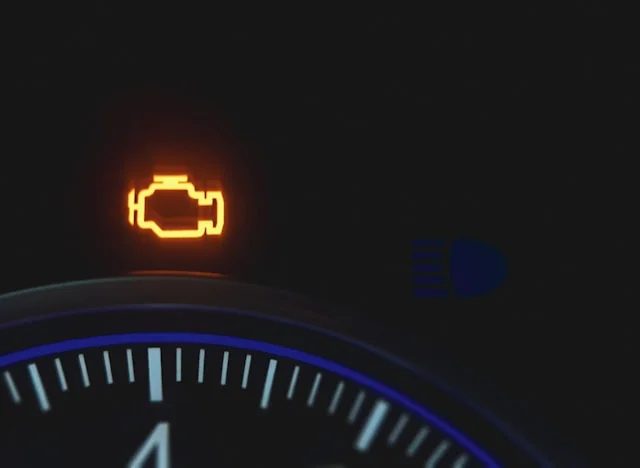

Współczesne samochody potrafią same zasygnalizować problem z obwodem czujnika. Zapalenie się kontrolki Check Engine często wiąże się z przejściem silnika w tryb awaryjny (ograniczona moc). Po podłączeniu interfejsu diagnostycznego OBD-II, najczęściej spotykane kody błędów wskazujące na TPS to:
- P0120: Awaria obwodu czujnika położenia przepustnicy / przełącznika A.
- P0121: Problem z zakresu / działania obwodu czujnika położenia przepustnicy.
- P0122: Niski sygnał wejściowy w obwodzie czujnika (możliwe zwarcie do masy).
- P0123: Wysoki sygnał wejściowy w obwodzie czujnika (możliwe zwarcie do zasilania lub przerwa w obwodzie).
Dlaczego czujnik TPS ulega awarii? Główne przyczyny
Czujnik położenia przepustnicy to element eksploatacyjny, który wykonuje miliony cykli pracy. Jego awaria jest zazwyczaj kwestią czasu, a główne przyczyny można podzielić na mechaniczne i środowiskowe.
Najczęstszą przyczyną jest zużycie mechaniczne, a konkretnie wytarcie się ścieżki oporowej potencjometru. Ślizgacz porusza się po niej fizycznie przy każdym naciśnięciu i odpuszczeniu gazu. Co ciekawe, najczęściej uszkodzenie pojawia się w dolnym zakresie obrotów – tam, gdzie przepustnica pracuje najczęściej (jazda miejska, stała prędkość, bieg jałowy). Powstaje „martwe pole”, w którym czujnik nie przewodzi prądu.
Kolejnym wrogiem TPS są zanieczyszczenia. Olej i nagar pochodzące z odmy, a także kurz, który przedostaje się przez nieszczelny lub rzadko wymieniany filtr powietrza, mogą osadzać się na elementach czujnika (jeśli nie jest on hermetycznie zamknięty) lub na osi przepustnicy, utrudniając jej ruch. Nie bez znaczenia są także nieszczelności w układzie dolotowym („lewe powietrze”), które zaburzają odczyty.
Warto wspomnieć o problemach elektrycznych: korozja styków we wtyczce, wilgoć, zaśniedziałe piny czy przetarte przewody mogą generować zakłócenia sygnału, które sterownik zinterpretuje jako awarię czujnika, mimo że sam potencjometr jest sprawny.
Jak sprawdzić czujnik położenia przepustnicy? Diagnostyka krok po kroku
Zanim zdecydujesz się na zakup nowej części, warto potwierdzić diagnozę. Wymiana „w ciemno” generuje niepotrzebne koszty. Oto jak sprawdzić czujnik profesjonalnie.
Krok 1: Weryfikacja wizualna
Zacznij od sprawdzenia wtyczki i przewodów dochodzących do czujnika. Szukaj śladów korozji, pęknięć izolacji, luźnych pinów czy wilgoci. Często wystarczy wyczyszczenie styków specjalnym preparatem typu „Kontakt”, aby przywrócić sprawność.
Krok 2: Pomiary elektryczne
Będziesz potrzebować multimetru. Ustaw go na pomiar rezystancji (omów) lub napięcia (wolty).
Pomiar napięcia: Przy włączonym zapłonie (ale zgaszonym silniku) wepnij się w przewód sygnałowy. Przy zamkniętej przepustnicy powinieneś widzieć wartość bliską 0,5-0,7 V. Powoli otwieraj przepustnicę ręką. Napięcie powinno rosnąć płynnie aż do ok. 5 V przy pełnym otwarciu. Każdy gwałtowny skok napięcia (np. z 1 V na 0 V i z powrotem na 1,5 V) oznacza przerwę w ścieżce – czujnik jest do wymiany.
Krok 3: Diagnostyka komputerowa
To najpewniejsza metoda. Podłącz skaner OBD-II i wejdź w podgląd parametrów rzeczywistych (Live Data). Obserwuj parametr „Throttle Position” (wyrażony w % lub V). Wciskaj powoli pedał gazu. Wartość procentowa powinna rosnąć liniowo i bez zacięć, zgodnie z ruchem Twojej stopy. Jeśli na wykresie widać „szpilki” lub spadki wartości mimo wciskania gazu, diagnoza jest jasna.
Czujnik położenia przepustnicy – kiedy wymienić, a kiedy czyścić?
To jedno z najczęściej zadawanych pytań. Odpowiedź zależy od tego, co jest źródłem problemu: brud czy zużycie materiału. To kluczowe rozróżnienie dla frazy: czujnik położenia przepustnicy – kiedy wymienić.
Kiedy czyścić?
Jeśli diagnoza elektryczna (multimetr/komputer) wykazuje, że TPS działa płynnie i nie gubi sygnału, a mimo to przepustnica się zacina, nie domyka lub obroty falują – problemem jest zazwyczaj brud. Czyszczenie przepustnicy z nagaru, oleju i czarnego osadu przywraca płynność ruchu klapki. Jeśli po demontażu rury dolotowej widzisz ciemny nalot wokół klapy, czyszczenie jest pierwszym krokiem. Użyj do tego dedykowanego zmywacza, pędzelka i szmatki, uważając, by nie zalać elektroniki.
Kiedy wymienić?
Czyszczenie nie pomoże, jeśli doszło do wytarcia ścieżek potencjometru. Wymiana potencjometru jest konieczna, gdy:
- Multimetr wykazuje przerwy w obwodzie (skoki napięcia/rezystancji).
- Obudowa czujnika jest pęknięta.
- Mimo czyszczenia przepustnicy, błędy (np. P0121) powracają.
- Doszło do wewnętrznego zwarcia w czujniku.
Warto zwrócić uwagę na konstrukcję. W starszych autach TPS to osobny element przykręcany do korpusu – można go tanio wymienić. W nowszych konstrukcjach często spotykana jest przepustnica zintegrowana, gdzie elektronika jest zatopiona w obudowie. W takim przypadku, niestety, konieczna jest wymiana całego podzespołu (lub jego regeneracja, jeśli możliwa).
Wymiana i adaptacja czujnika położenia przepustnicy
Jeśli diagnoza potwierdziła uszkodzenie, czeka Cię wymiana. W przypadku zewnętrznego czujnika TPS jest to procedura prosta, którą można wykonać samodzielnie.
Jak wymienić czujnik TPS?
- Dla bezpieczeństwa odłącz ujemną klemę akumulatora. Zapobiegnie to zwarciom i zresetuje wstępnie błędy w sterowniku.
- Zlokalizuj czujnik na korpusie przepustnicy i wypnij wtyczkę elektryczną.
- Odkręć śruby mocujące (zazwyczaj są to śruby typu Torx).
- Zdejmij stary czujnik i zamontuj nowy, upewniając się, że „zabierak” czujnika trafił idealnie na oś przepustnicy.
- Dokręć śruby i podłącz wtyczkę.
Adaptacja przepustnicy – czy jest konieczna?
Po wymianie czujnika (lub czyszczeniu przepustnicy) bardzo często niezbędna jest adaptacja przepustnicy. Dlaczego? ECU „przyzwyczaił się” do wartości ze starego, zużytego czujnika. Nowy element może mieć minimalnie inną charakterystykę oporności. Sterownik musi na nowo „nauczyć się”, jakie napięcie odpowiada pozycji całkowicie zamkniętej, a jakie otwartej.
Brak adaptacji może skutkować tym, że po wymianie obroty będą nienaturalnie wysokie lub będą falować jeszcze bardziej. Kalibracja czujnika odbywa się na dwa sposoby:
- Komputerowo: Za pomocą interfejsu diagnostycznego wybiera się funkcję „Adaptacja przepustnicy”.
- Manualnie: W wielu autach działa procedura „bezkomputerowa” – np. włączenie zapłonu na 60 sekund bez dotykania gazu, wyłączenie, a następnie uruchomienie silnika i pozostawienie go na biegu jałowym do momentu włączenia wentylatora chłodnicy. Procedura ta różni się w zależności od marki pojazdu.
Czy można jeździć z uszkodzonym czujnikiem przepustnicy?
Wielu kierowców bagatelizuje objawy, dopóki auto „jakoś jedzie”. Czy można jeździć z uszkodzonym TPS? Teoretycznie tak, ale jest to niebezpieczne i nieopłacalne. Ryzyko nagłego zgaśnięcia silnika na środku skrzyżowania lub brak mocy podczas wyprzedzania to bezpośrednie zagrożenie dla Twojego bezpieczeństwa jazdy.
Długotrwała jazda ze źle dobraną mieszanką paliwową (zbyt bogatą) ma fatalne skutki dla osprzętu. Niespalone paliwo trafia do układu wydechowego, co prowadzi do drastycznego przyspieszenia zużycia filtra DPF/GPF oraz grozi trwałym uszkodzeniem katalizatora i sondy lambda. Koszty tych elementów wielokrotnie przewyższają cenę nowego czujnika TPS.
Podsumowanie
Czujnik położenia przepustnicy to mały element o wielkim znaczeniu. Jeśli Twoje auto szarpie, gaśnie na wolnych obrotach lub pali znacznie więcej niż zazwyczaj – nie ignoruj tych sygnałów. Szybka diagnoza pozwoli Ci ustalić, czy wystarczy tanie czyszczenie układu dolotowego, czy konieczna jest wymiana potencjometru. Pamiętaj, że odwlekanie naprawy to ryzyko kosztownych awarii katalizatora i niebezpiecznych sytuacji na drodze. Sprawdź stan swojego dolotu już dziś, by cieszyć się płynną jazdą.
Najczęściej zadawane pytania (FAQ)
Czy można bezpiecznie jeździć z uszkodzonym czujnikiem położenia przepustnicy?
Jazda z uszkodzonym TPS jest niebezpieczna i odradzana przez ekspertów. Choć silnik może pracować, ryzykujesz nagłe zgaśnięcie jednostki (np. na skrzyżowaniu) oraz brak mocy podczas wyprzedzania. Dodatkowo, sterownik silnika często podaje wówczas zbyt bogatą mieszankę paliwową, co w dłuższej perspektywie prowadzi do kosztownego uszkodzenia katalizatora, sondy lambda oraz szybszego zapchania filtrów DPF/GPF.
Kiedy czujnik TPS nadaje się do wymiany, a kiedy wystarczy czyszczenie?
Czyszczenie jest skuteczne, gdy problemem jest nagar i osad olejowy blokujący mechaniczną pracę klapy przepustnicy (objawem jest zazwyczaj falowanie obrotów). Wymiana jest konieczna, gdy diagnoza wykaże zużycie mechaniczne ścieżek potencjometru (przerwy w sygnale napięciowym), pęknięcie obudowy lub wewnętrzne zwarcie elektroniczne, którego nie da się naprawić myciem.
Jak sprawdzić czujnik przepustnicy domowym sposobem bez komputera?
Do podstawowej diagnostyki wystarczy multimetr ustawiony na pomiar napięcia. Przy włączonym zapłonie wepnij się w przewód sygnałowy czujnika. Napięcie powinno płynnie rosnąć od około 0,5–0,7 V (zamknięta przepustnica) do około 5 V (pełne otwarcie). Jeśli podczas ruchu przepustnicą zauważysz gwałtowne skoki napięcia lub jego zanik, oznacza to wytarcie ścieżki oporowej i konieczność wymiany elementu.
Czy po wymianie czujnika położenia przepustnicy konieczna jest adaptacja?
Tak, w zdecydowanej większości współczesnych samochodów adaptacja jest niezbędna. Sterownik silnika (ECU) musi „nauczyć się” charakterystyki nowego elementu, aby poprawnie interpretować pozycję zamkniętą i w pełni otwartą. Pominięcie tego kroku może skutkować utrzymywaniem się wysokich obrotów na biegu jałowym lub ich dalszym falowaniem, mimo zamontowania sprawnej części.
