Wymiana fabrycznego odbiornika na nowszy model to jeden z najskuteczniejszych sposobów na odświeżenie wnętrza pojazdu. Jak zamontować radio samochodowe? Wbrew pozorom, zadanie to jest prostsze, niż się wydaje, a samodzielny montaż radia pozwala na znaczną oszczędność pieniędzy, które musielibyśmy zostawić w serwisie. Nowoczesne urządzenia oferują znacznie więcej niż tylko odtwarzanie muzyki – to dostęp do nawigacji, Bluetooth czy Android Auto. Kluczem do sukcesu jest znajomość standardu ISO oraz precyzja działania. W tym poradniku przeprowadzimy Cię przez proces wymiany fabrycznego odbiornika krok po kroku.
Przed zakupem – jak dobrać radio do samochodu?
Zanim zaczniesz zastanawiać się, jak zamontować radio samochodowe, musisz dokonać właściwego zakupu. Podłączenie warto zaplanować jeszcze przed wizytą w sklepie, ponieważ nie każde urządzenie pasuje do każdego auta. Pierwszym i najważniejszym parametrem jest rozmiar. W motoryzacji wyróżniamy dwa główne standardy: 1 DIN (standardowe, niskie radia) oraz 2 DIN (radia wysokie, zazwyczaj z dużym wyświetlaczem). Przed zakupem koniecznie sprawdź rozmiar wnęki w swoim samochodzie oraz jej głębokość – sprzęt musi się w niej swobodnie zmieścić.
Kolejnym aspektem jest weryfikacja złączy. Obecnie standardem są adaptery kostki ISO, w które wyposażona jest większość odbiorników. Jeśli jednak Twój samochód posiada specyficzne złącze producenta, konieczne będzie dokupienie odpowiedniej przejściówki. Nie zapomnij również o estetyce – design radia, kolor podświetlenia i wykończenie powinny pasować do deski rozdzielczej. Często niezbędna okazuje się dedykowana ramka radiowa, która zamaskuje szczeliny powstałe po wyjęciu fabrycznego, często nieregularnego panelu.
Niezbędne narzędzia do wymiany radia
Profesjonalny montaż wymaga odpowiedniego przygotowania warsztatu. Bazując na doświadczeniu instalatorów, do sprawnej wymiany będziesz potrzebować zestawu konkretnych przyrządów. Podstawą są specjalne klucze do demontażu radia, które pozwalają na bezpieczne wysunięcie jednostki z kieszeni. Oprócz nich przygotuj zestaw wkrętaków oraz plastikowe ściągacze do tapicerki, które uchronią deskę rozdzielczą przed zarysowaniami.
W kwestii elektryki niezbędny będzie multimetr lub prosty próbnik napięcia, aby zweryfikować polaryzację i obecność prądu w przewodach. Jeśli w Twoim aucie brakuje standardowych kostek, konieczna może być lutownica, cyna, kalafonia oraz koszulki termokurczliwe do izolacji połączeń. Pamiętaj, że bezpieczny demontaż i montaż to taki, który nie pozostawia „pajęczyny” luźnych kabli – przydadzą się więc opaski zaciskowe do uporządkowania instalacji.
Demontaż starego radia – od czego zacząć?
Proces wymiany rozpoczynamy od kwestii bezpieczeństwa. Zanim dotkniesz jakichkolwiek przewodów, odłącz klemę ujemną akumulatora. Zapobiegnie to zwarciom, które mogłyby uszkodzić elektronikę pojazdu. Demontaż panelu maskującego to kolejny krok – zazwyczaj jest on mocowany na zatrzaskach, dlatego należy go podważyć delikatnie, aby nie połamać zaczepów.
Gdy uzyskasz dostęp do samego radia, użyj dedykowanych kluczy (wyjmaków), wsuwając je w szczeliny po bokach urządzenia, aż usłyszysz kliknięcie zwalniające blokadę. W niektórych modelach konieczne może być odkręcenie śrub mocujących kieszeń. Następnie ostrożnie wysuń jednostkę z wnęki. Nie szarp – z tyłu wciąż podpięte są kable. Dopiero po wysunięciu radia następuje odpięcie przewodów zasilających, głośnikowych oraz anteny. Pamiętaj, aby zapamiętać lub oznaczyć, jak przebiegało oryginalne podłączenie.
Jak podłączyć radio samochodowe? Schemat kabli i kostka ISO
To najważniejszy etap instalacji. Współczesne radia wykorzystują znormalizowaną kostkę ISO, która posiada 16 otworów (8 na zasilanie, 8 na głośniki). Aby zrozumieć, jak zamontować radio samochodowe i uniknąć problemów z elektryką, musisz znać znaczenie poszczególnych kolorów przewodów.
Zasilanie i pamięć – kolory przewodów
Prawidłowe podłączenie zasilania decyduje o tym, czy radio będzie działać i czy zapamięta ustawione stacje. Według standardu, kluczowe są trzy przewody:
- Żółty (Battery +12V): Odpowiada za stałe zasilanie i podtrzymanie pamięci. Musi być podłączony do źródła, które ma napięcie nawet po wyjęciu kluczyka (bezpośrednio do klemy dodatniej akumulatora).
- Czerwony (Ignition/ACC): To zasilanie po stacyjce. Prąd w tym przewodzie pojawia się dopiero po przekręceniu kluczyka, co wzbudza radio do działania.
- Czarny lub brązowy (Ground): To masa (minus), którą podłączamy do karoserii lub klemy ujemnej akumulatora.
Dzięki takiemu układowi, po wyłączeniu zapłonu radio gaśnie (oszczędzając akumulator), ale podtrzymanie pamięci (dzięki żółtemu przewodowi) pozwala zachować zapisane stacje radiowe i ustawienia audio.
Podłączenie głośników – który kabel do czego?
Druga sekcja kostki ISO odpowiada za dźwięk. Tutaj również obowiązuje ścisły kod kolorystyczny, który pozwala na właściwe skierowanie dźwięku do odpowiednich stron auta i zachowanie polaryzacji. Pary przewodów wyglądają następująco:
- Biały: Przedni głośnik lewy.
- Szary: Przedni głośnik prawy.
- Zielony: Tylny głośnik lewy.
- Fioletowy: Tylny głośnik prawy.
Każdy kolor występuje w parze (przewód jednolity i przewód z paskiem, oznaczający minus). Zachowanie tej kolejności jest kluczowe dla jakości dźwięku i efektu stereo.
Montaż radia w kieszeni i pierwsze uruchomienie

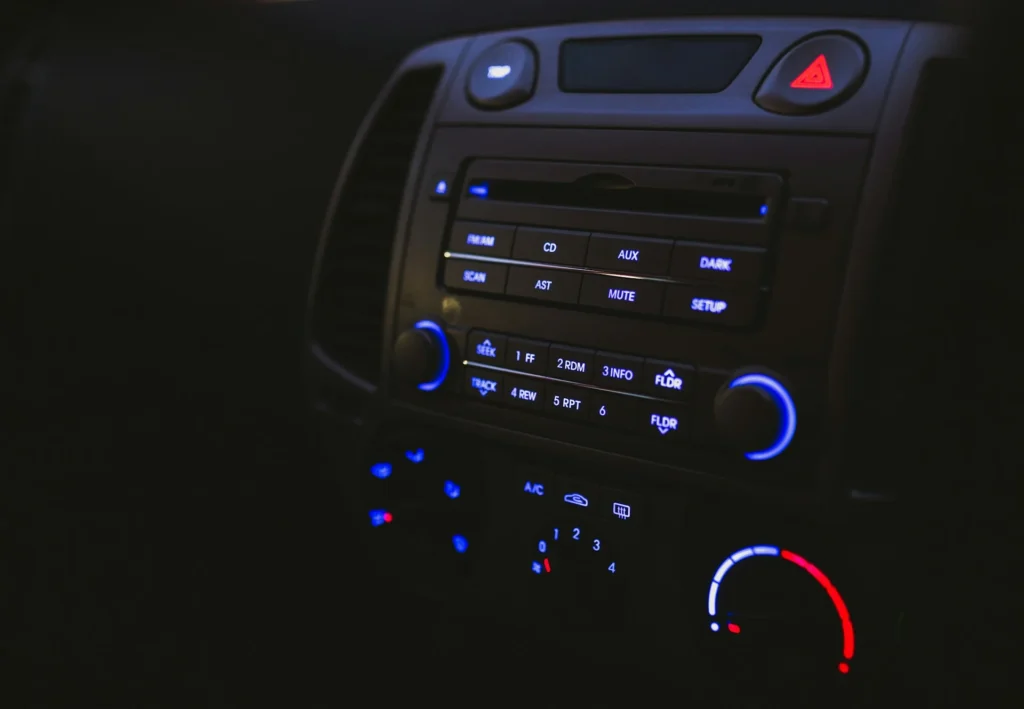

Gdy elektryka jest już opanowana, czas na mechaniczny montaż. W otwór w desce rozdzielczej wsuń metalową półkieszeń montażową. Aby trzymała się stabilnie, musisz odgiąć śrubokrętem metalowe blaszki (ząbki) na zewnątrz, tak aby zablokowały się o krawędzie wnęki. Następnie podłącz wtyczkę antenową do gniazda w radiu – w niektórych autach (np. grupy VAG) niezbędny może być separator antenowy wzmacniający sygnał.
Podłącz kostkę ISO do radia i wsuń urządzenie w kieszeń, aż usłyszysz charakterystyczne kliknięcie bocznych zatrzasków. Zanim założysz ramkę ozdobną, przeprowadź test. Przekręć kluczyk i sprawdź, czy radio się uruchamia. Zaprogramuj jedną stację, wyłącz zapłon, wyjmij kluczyk i włącz radio ponownie. Jeśli stacja zniknęła, oznacza to, że radio nie ma stałego zasilania na podtrzymaniu. W takim przypadku (częste w autach niemieckich i francuskich) należy zamienić miejscami kabel żółty z czerwonym na przewodach przejściówki.
Nowoczesne funkcje – kamera cofania, GPS i zestaw głośnomówiący
Wiedząc, jak zamontować radio samochodowe typu 1 DIN, poradzisz sobie także z zaawansowanymi stacjami multimedialnymi. Nowoczesne radia z Androidem wymagają jednak podłączenia dodatkowych peryferiów. Montując taki sprzęt, musisz pamiętać o wyprowadzeniu anteny GPS (najlepiej umieścić ją na desce rozdzielczej pod szybą dla dobrego zasięgu) oraz mikrofonu zewnętrznego.
Mikrofon warto zamontować na słupku A (przy kierowcy), prowadząc przewód pod uszczelką i podsufitką, co zapewni czysty dźwięk podczas rozmów przez zestaw głośnomówiący. Jeśli radio obsługuje kamerę cofania, konieczne jest doprowadzenie sygnału wideo z bagażnika oraz podłączenie przewodu sterującego do światła biegu wstecznego – dzięki temu obraz na ekranie pojawi się automatycznie po wrzuceniu wstecznego. Takie centrum multimedialne eliminuje konieczność posiadania osobnych ekranów do nawigacji czy rejestratora.
Kiedy nie montować radia samodzielnie?
Mimo że poradnik ten wyjaśnia, jak zamontować radio samochodowe, istnieją sytuacje, w których lepiej oddać auto w ręce specjalisty. Dotyczy to przede wszystkim nowoczesnych samochodów naszpikowanych elektroniką, gdzie radio jest zintegrowane z komputerem pokładowym. W takich pojazdach fabryczny odbiornik często steruje ustawieniami klimatyzacji, a system audio połączony jest magistralą CAN lub światłowodami.
Nieumiejętna ingerencja i demontaż panelu w takim aucie może skutkować wyświetlaniem błędów na desce rozdzielczej, zablokowaniem immobilizera lub utratą dostępu do menu ustawień pojazdu. Jeśli Twoje auto posiada skomplikowaną integrację z komputerem, ryzyko uszkodzenia sterowników jest wysokie, a koszty naprawy przewyższą oszczędność z samodzielnego montażu. W takich przypadkach pomoc elektromechanika jest nieoceniona.
Najczęściej zadawane pytania (FAQ)
Dlaczego po wyłączeniu zapłonu nowe radio gubi zapamiętane stacje?
Najczęściej wynika to z braku stałego zasilania na przewodzie odpowiedzialnym za podtrzymanie pamięci. W standardzie ISO za funkcję tę odpowiada przewód żółty (Battery +12V), który musi mieć napięcie nawet po wyjęciu kluczyka. W wielu samochodach (np. marek niemieckich czy francuskich) konieczna jest zamiana miejscami przewodu żółtego z czerwonym (zasilanie po stacyjce) na wiązce przewodów radia.
Co oznaczają kolory przewodów w kostce ISO?
Standard ISO dzieli przewody na sekcję zasilającą i głośnikową. Kluczowe dla zasilania są: żółty (stałe +12V/pamięć), czerwony (+12V po stacyjce) oraz czarny (masa). W sekcji głośnikowej pary kolorów to: biały (przód lewy), szary (przód prawy), zielony (tył lewy) i fioletowy (tył prawy). Przewód z paskiem zawsze oznacza biegun ujemny.
Jakich dodatkowych akcesoriów mogę potrzebować do montażu radia?
Poza samym odbiornikiem często niezbędna jest ramka radiowa, która maskuje luki w desce rozdzielczej po wyjęciu fabrycznego panelu. Warto również przygotować adapter kostki ISO (jeśli auto posiada specyficzne złącze producenta) oraz separator antenowy, który jest wymagany w niektórych pojazdach (np. grupy VAG) do wzmocnienia sygnału radiowego.
Kiedy nie należy wymieniać radia samochodowego samodzielnie?
Zaleca się wizytę u specjalisty w przypadku nowoczesnych aut, gdzie radio jest zintegrowane z komputerem pokładowym, steruje klimatyzacją lub system audio oparty jest na magistrali CAN/światłowodach. Nieumiejętny demontaż w takich przypadkach może prowadzić do błędów elektroniki, zablokowania immobilizera lub utraty dostępu do ustawień pojazdu.
